SPIRAL WOUND GASKET
제품 특성

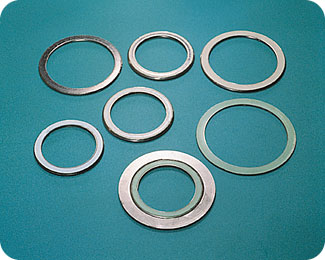

SPIRAL WOUND GASKET는 고온ㆍ고압용으로서 합리적으로 설계된 고기능의 SEMI-METALLIC GASKET입니다. 풍부한 탄성을 가지고 있고, 장착 두께로 체부력을 규제할 수 있는 이점에서, 화력ㆍ원자력발전소나 STEAM TURBINE선 열기계는 물론, 석유정제ㆍ석유화학공업의 PROCESS LINE과 열매체유 LINE에 광범위하게 사용되고 있습니다.
이 GASKET는 V자형 단면의 금속재(HOOP)와 사양에 맞혀 선정한 완충재(FILLER)를 겹쳐 SPIRAL형상으로 튼튼하게 감으며, 시작부분과 끝부분의 HOOP를 SPOT용접으로 고정한 것입니다. 대상FLANGE에 적합하도록 내ㆍ외륜이나 PARTITION을 붙입니다.
제품 종류
| 제 품 | 제품번호 | 특 징 | 비 교 |
|---|---|---|---|
 |
V#6590 V#6591 V#6592 V#6596 |
VALQUAFOIL
TAPE의 FILLER로 기밀성이 뛰어나기 때문에 GAS체와 진공SEAL성능이 대폭향상되며, 압력변동ㆍ온도CYCLE
등에 영향을 받거나 가혹한 조건하에서도 뛰어난 SEAL성을 발휘하는 만능GASKET입니다. |
|
 |
V#7590 V#7591 V#7592 V#7596 |
VALFLON
TAPE의 FILLER로 부식성유체와 산소GAS의 SEAL에 사용됩니다.
|
|
 |
V#8590 V#8591 V#8592 V#8596 |
NON AS 무기질지의 FILLER로 경제적인 비석면대체품이며, 특수석면지와 거의 동등한 분야에 적용 가능합니다.
|
|
 |
V#8590L V#8591L V#8592L V#8596L |
NON AS 무기질지의 FILLER로 GASKET부의 중간에 VALQUAFOILTAPE를 감은 SPIRAL WOUND GASKET입니다. VALQUAFOIL TAPE를 감음에 따라 기밀성이 뛰어나고, NON AS FILLER와의 편성에 따라 내열성도 현저하게 향상시켰습니다.
|
|
 |
|||
 |
V#─Y | SPIRAL WOUND GASKET의 내측에 METAL JACKET형의 PARTITION을 붙인 제품입니다. 다관식열교환기용의 고성능 GASKET로서 온도변화가 심한 환경과 온도ㆍ압력이 가혹한 사용조건에서도 안심하고 사용할 수 있습니다. | |
| V#─S |
BOILER의 MANHOLE, HANDHOLE과 VALVE의 BONNET부 등에 사용되는 이형 GASKET입니다.
OBROUND, OVAL, DIAMOND, SQUARE, PEAR 등 여러 가지 형상의 것이 있지만,
특히 아래 그림의 것들이 많이 사용되고 있습니다.
|
||
GASKET 선정지침
GASKET의 형상과 GASKET자리의 적합성
FLANGE FACINGS GASKETS |
 |
 |
 |
 |
|---|---|---|---|---|
 |
○ | △ | ─ | ─ |
 |
○ | △ | ─ | ─ |
 |
─ | ─ | △ | ○ |
 |
─ | ─ | ○ | △ |
| * 비고 | ○ : 적용한다. | △ : 적용하는 경우가 있다. | ─ : 적용하지 않는다. |
